中走絲線切割穿孔機—東莞市拓普機械有限公司
機床產品
您的位置: 首頁 > 機床產品

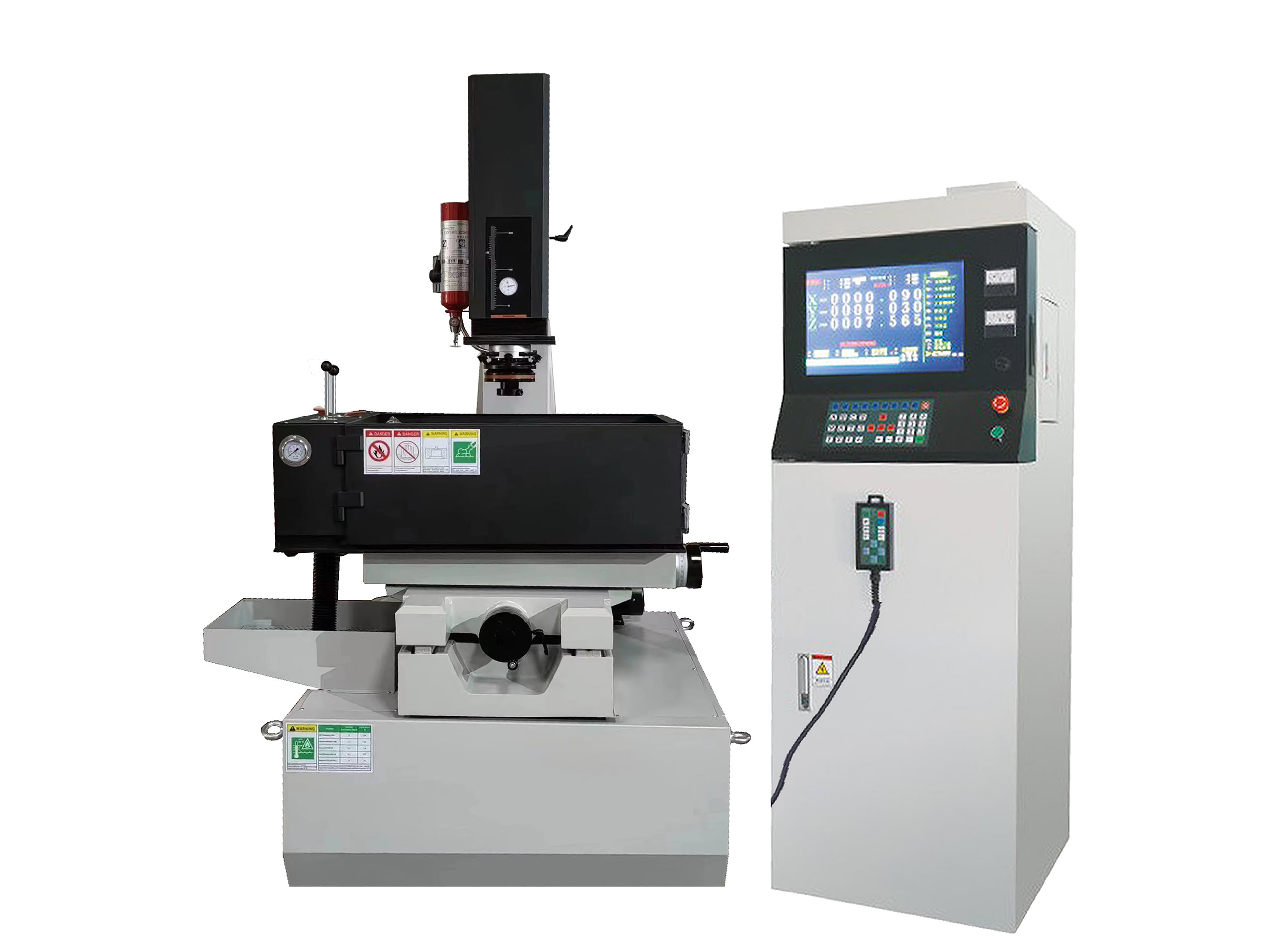

ZNC電火花成型機
發布時間:2019-03-15瀏覽次數:296
  • ZNC250/ZNC350火花機

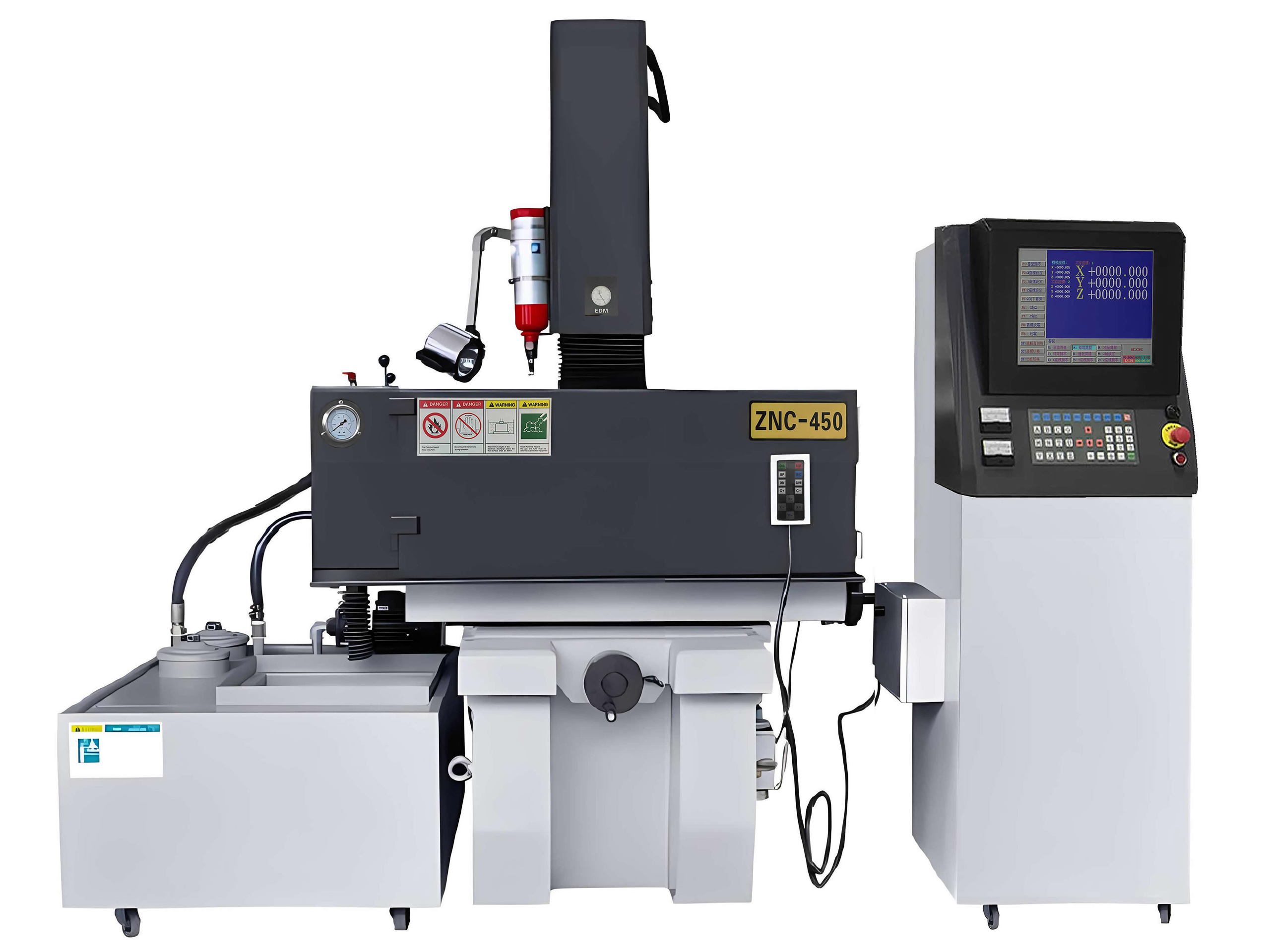

  • ZNC450/ZNC540火花機

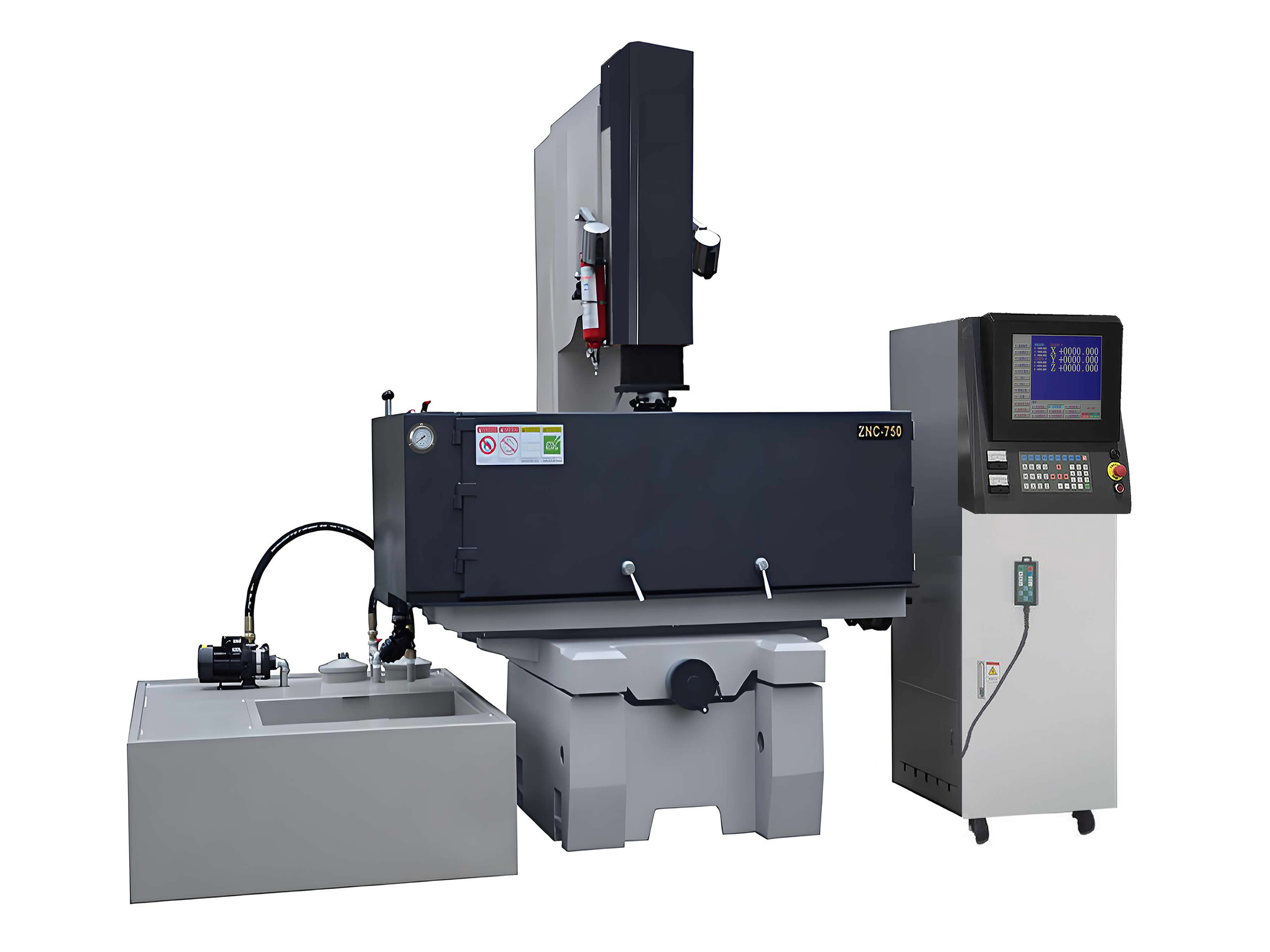

  • ZNC650/ZNC750火花機

機床特性:

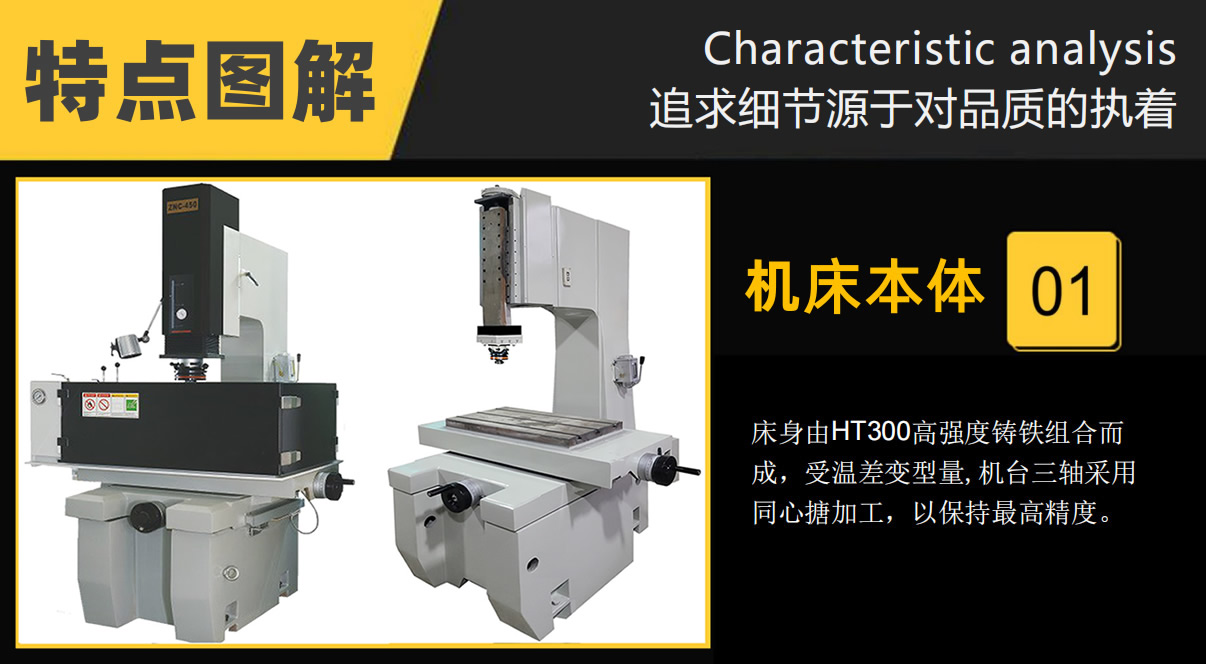

● 本系列機床的工作臺和底座采用高精度鑄鐵,材料細密、韌性強、耐磨性佳、并經高溫退火及自然時效處理,經久不變形;

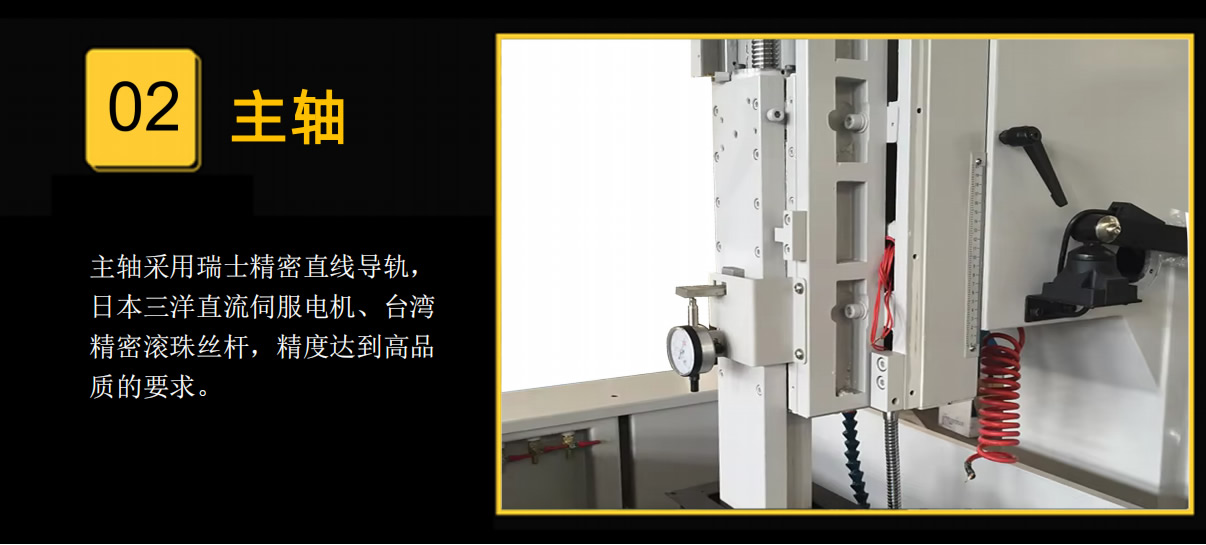

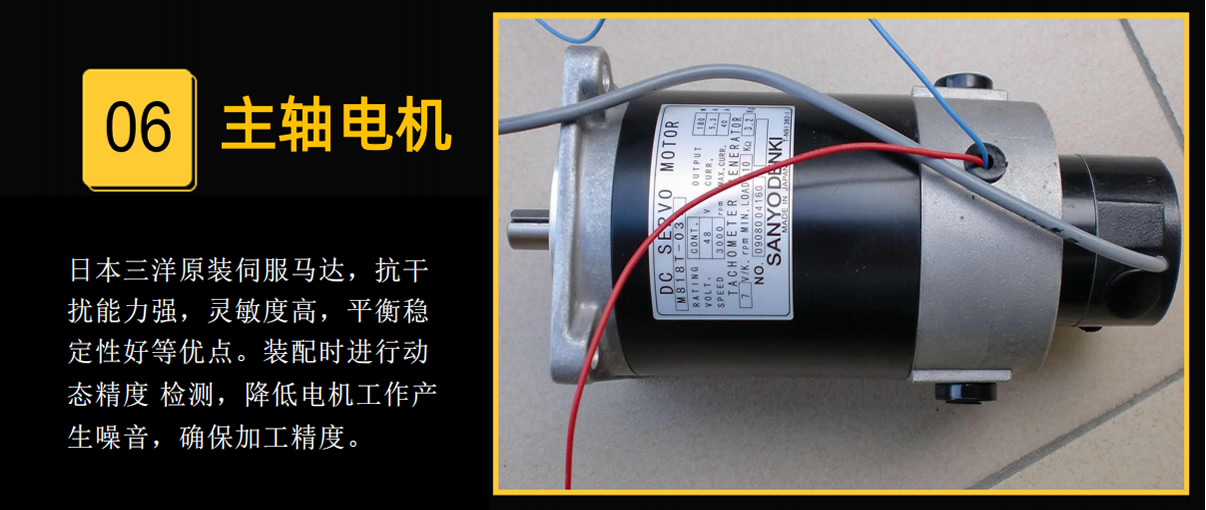

● Z軸線性滑軌,進口伺服電機驅動,使Z軸運動更順暢穩定;

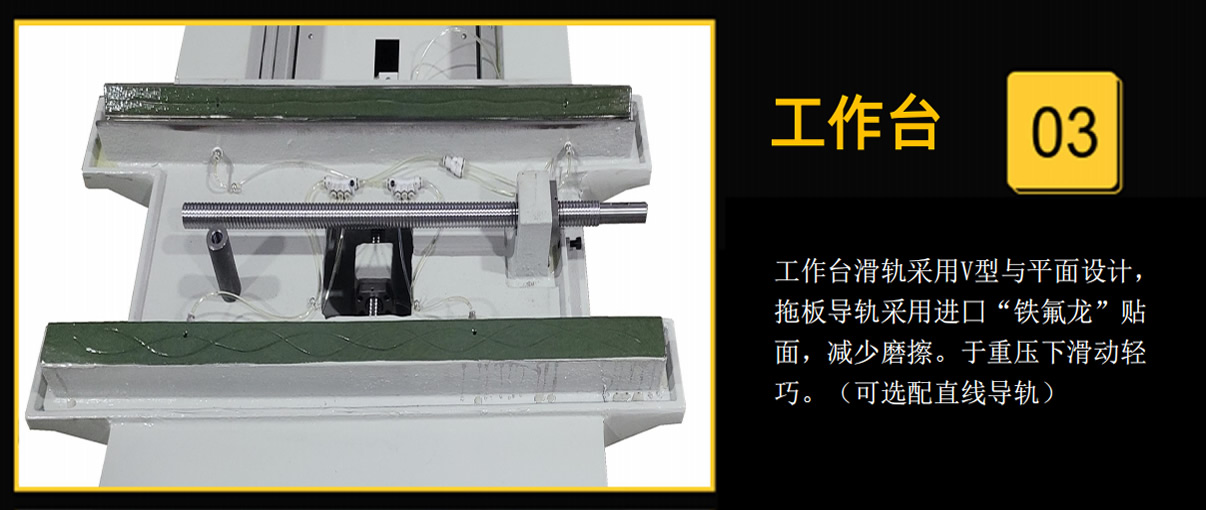

● 三軸均采用進口螺桿直接傳動,增強機械剛性及提高精密度;

● 中央潤滑系統,提供各軌道面均勻強制潤滑,保持各軸順暢和精度持久;

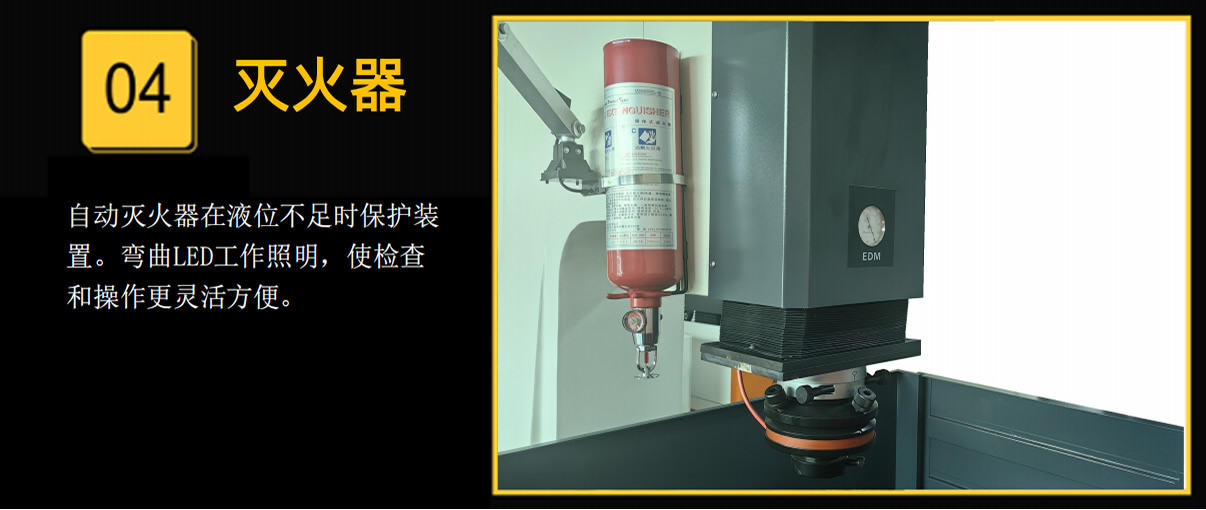

● 自動滅火器,提供雙重的安全保障。

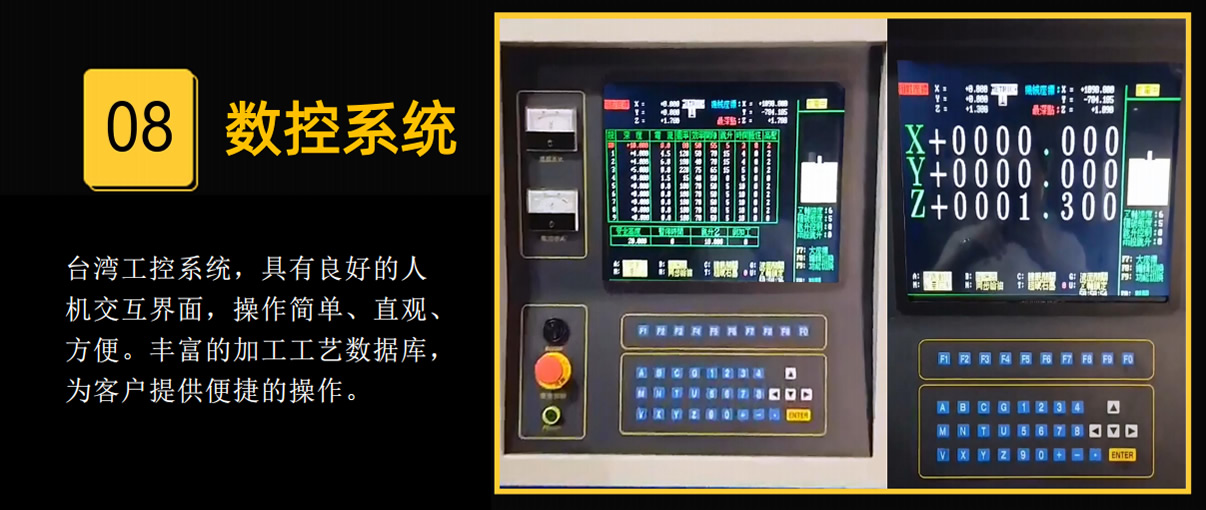

ZNC系統功能:

● 提供60組檔案儲存,三軸坐標可公英制切換;

● 具有10段自動修細功能、10段定深可程式,給予最大深度初始電流及完成的粗細選擇,就會自動將加工條件編輯完成;

● 10段加工條件、加工參數(隨電流值變)可以依個人經驗去自行編輯加工條件;

● 智能型條件編輯:只要選擇電極形狀,電極與工件材料,電極的截面積及加工完成粗細選擇與深度設定就會自動將加工條件編輯好,組合記憶,可由粗—中—細一次完成加工;

● 具有向上放電加工功能,使特殊工件加工更容易;

● 絕對值/相對值顯示功能;

● 加工深度設定值,最深值,當前值顯示功能;

● 機械使用總時間;

● 可歸零機械使用區間時間;

● 自動尋邊裝置,1/2中心鍵;

● 電極消耗自動補償、雙速排渣,自動防積碳偵測功能,遇積碳加上不穩定時,計算機自動調整各加工參數,并提高排渣高度,當穩定時就自動恢復;

● 全新設計符合歐洲CE安全規格之電源箱及17" LCD顯示屏,防塵、防水.防干擾,提高電子板壽命;

● 加工進行中斷電記憶系統。










ZNCEDM機械規格  ZNCEDM Mechanical spcifications


ZNC320

ZNC350

ZNC430

ZNC450

ZNC540

ZNC650

ZNC760

工作臺Working table

500*300mm

600*300mm

650*350mm

700*420mm

800*400mm

1000*500mm

1000*600mm

左右行程Left and right stroke

300mm

350mm

400mm

450mm

500mm

600mm

700mm

前后下次Front and back stroke

200mm

250mm

300mm

350mm

400mm

500mm

600mm

主軸行程Spindle stroke

200mm

200mm

200mm

220mm

250mm

250mm

300mm

機頭行程Machine head stoke


180mm(Auto)

200mm(Auto)

250mm(Auto)

260mm(Auto)

250mm(Auto)

300mm(Auto)

主軸與工作臺最大距離Max . table-qull distance

580mm

580mm

620mm

690mm

700mm

800mm

960mm

最大電極容量Max . electrode load

50kg

60kg

80kg

80kg

100kg

120kg

200kg

機械重量Machine weight

1200kg(Net)

1300kg(Net)

1500kg(Net)

1750kg(Net)

1850kg(Net)

2200kg(Net)

3650kg(Net)

裝箱尺寸Packing dlimension (L*W*H)

1400*1200*2100mm

1460*1500*2245mm

1750*1750*2790mm

1750*2000*2240mm

2150*1800*2400mm

2380*1900*2500mm

2380*1900*2500mm

過濾箱重量Dielectric tank weight

200Litre

300Litre

400Litre

450Litre

500Litre

820Litre

940Litre



電源箱規格

Power box specificationts

規格Specificatiton

ZNC電源箱規格

Cnc電源箱規格

控制方式、軸數Control mode,number ofaxles

數值控制閉回路,單軸(Z軸)

數值控制回路,三軸(XYZ軸)

X.Y.Z最小設定尺寸X.Y.Z Minimun set size

0.005mm  (0.001mm)

0.005mm  (0.001mm)

X.Y.Z最大設定尺寸X.Y.Z Maximun set size

9999.995mm(9999.9999mm)

9999.995mm(9999.9999mm)

坐標系統Coordinate system

增值(INE) , 絕對(ABS)

增值(INE) , 絕對(ABS)

熒屏顯示Screen display

15“CRT,彩色

15“CRT,彩色

控制系統Conteol system

工業級電腦

工業級電腦

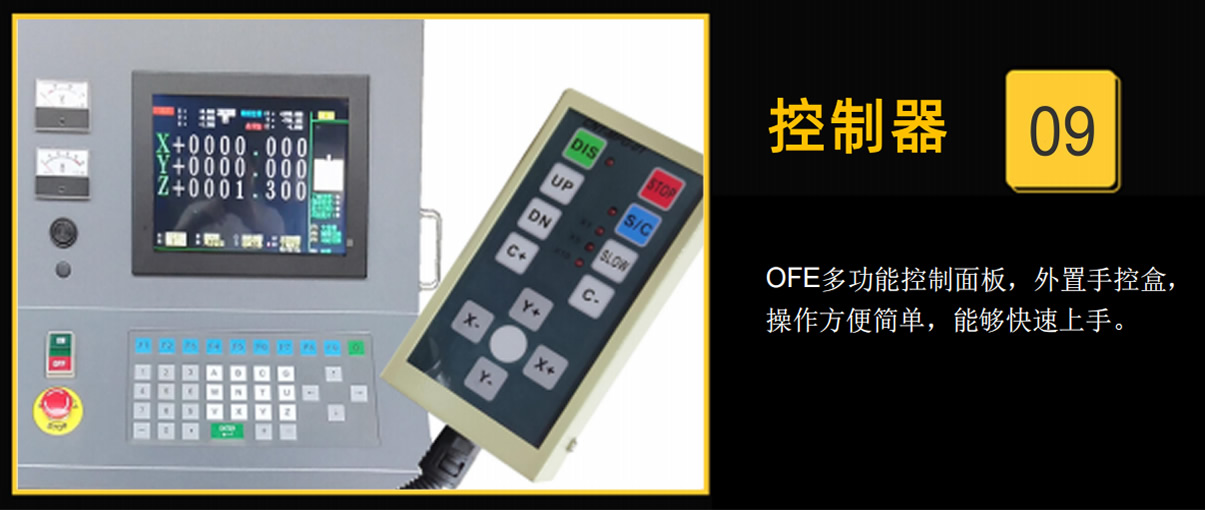

(遙控器)移位速率(Remote Control) shift rate

0.005mm(每單位)X1,X5,X10

0.005mm(每單位)X1,X5,X10

程序檔案存儲Program files are stored

60組

60組

最大加工電流Max Current

A

50 60 100

50 60 100

輸入電力Input power

KVA

4.5 6 10

4.5 6 10

最大加工速度Max speed

mm/min

360 560 700

360 560 700

電極消耗度Degree of electrode

 consumption



%

<0.2

<0.2

最佳表面精細度Best surface

 finen

mRa



0.18

0.15

外觀尺寸Dimensions

mm

860*720*1950

860*720*1950

包裝尺寸Package Size

mm

900*1000*2090

900*1000*2090

凈重Net weight

kgs

210

215

加工設定組數Process set number of groups

1

30

加工設定段數processing of setting the number of segments

10

10

加工方式Processing methods

向上加工,向下加工

四方、交叉、圓形、六角形、側方

搖動方式Shake mode

XY(Z軸鎖定),或XYZ三軸同動

連續加工最多孔數Continuous processing up to the number of holes

1個

100個(固定孔可重復作4000次加工)
